EXAL　　　　　　航空機自作の実際　金属製セミモノコック構造　製作者レポート　　　　　　　　　　[Nov.2004]

＜注：　ADソッドリベット＝AN規格の2117-T4アルミ合金リベット＞　
---------------------------------------------------------------------------------------------

ウルトラクルーザー製作記録　4　/　藤田恒治

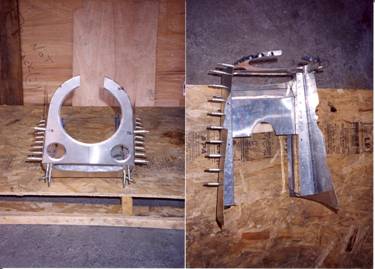

エンジンマウント 製作 シート、アングル材 を切り出し 　板金して 仮組したところ。 　6061-T6 0.02" シート、2024-T3 0.125"x1"x1" アングル、 　エンジンマウントの組み付け、リベットはADソッドリベットを使う。

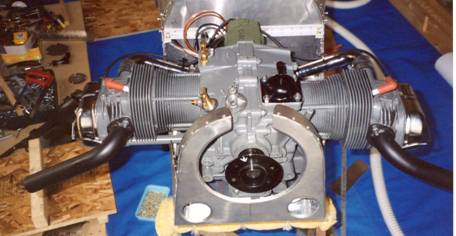

1/2VW エンジン仮組。

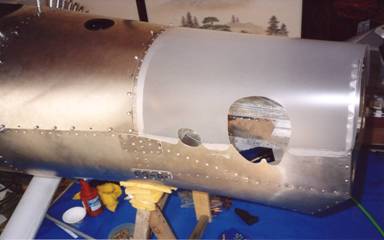

エンジンフードの型取り エンジン出っ張りの当たる 　　ところを見るため に半透明なエンビ板で型を取りました。

---------------------------------------------------------------------------------------------
