EXAL  自作航空機の紹介 [Nov.2004]

ウルトラクルーザー                                        (資料提供 藤田恒治氏)   [Oct.2004]
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−

仕様と諸元  超軽量動力機等型式仕様書から

型式名   ハメル式
        ウルトラクルーザー −H1/2VWL 型

型式認定番号 JA03-RDII-007

認定年月日   2004年5月10日

種類      超軽量動力機・舵面操縦型・3舵式
          ・単座・陸上型・密閉式

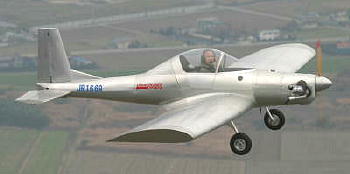

       撮影 / 小久保陽一氏

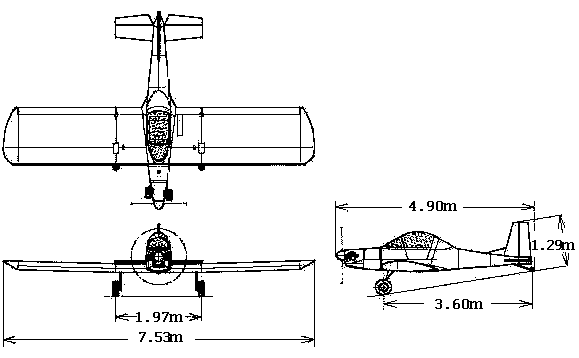

寸度

全幅                       7.53m
全長                       4.90m
全高                       1.29m
車軸間隔                    3.60m
車輪幅                      1.97m
面積

主翼面積           10.15u
水平尾翼面積         1.28u
垂直尾翼面積         0.45u

重量

最大離陸重量                241.0kg
自重                      135.0kg

最大搭載量                  106.0kg
 最大パイロット数                1名
 最大パイロット重量             92.3kg
 最小パイロット数                1名
 最小パイロット重量             40.0kg
 最大燃料重量    19リットル      13.7kg
重心

自重重心位置
      主翼前縁より後方  27cm







装備品

エンジン  Hummel Engines 1/2VW 型
        直結 手動スタート  37hp   1基

プロペラ  Tennessee Propellers, Inc.
          2ブレード 54”D×20”P  1個

ブレーキ  内拡ドラム式          1セット

計器    対気速度計 高度計 スリップ計
       エンジン回転計 エンジン温度計
       エンジン油圧計         各1個
飛行性能 (最大離陸重量における値)



失速速度         45km/hr
最大水平速度      126km/hr

最大上昇率          -
滑空比             -

離陸滑走距離(非舗装滑走路) 68m
着陸滑走距離(非舗装滑走路) 76m


−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−

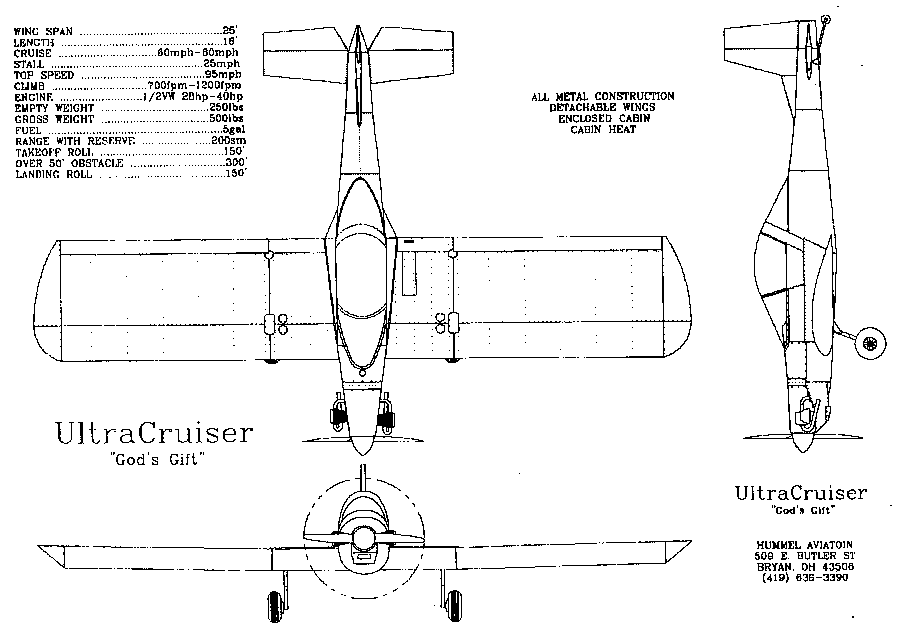

米国 Hummel Aviation 社の三面図  (図の左上にあるデータは 上記データと少し異なっています)
