澤野式Ｓ２５Ｘ型

EXAL　　自作航空機の紹介　[May 2008]
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

澤野式Ｓ２５Ｘ型ミスタースムーシー　単座型　　　　＜参照頁　：　複座型＞

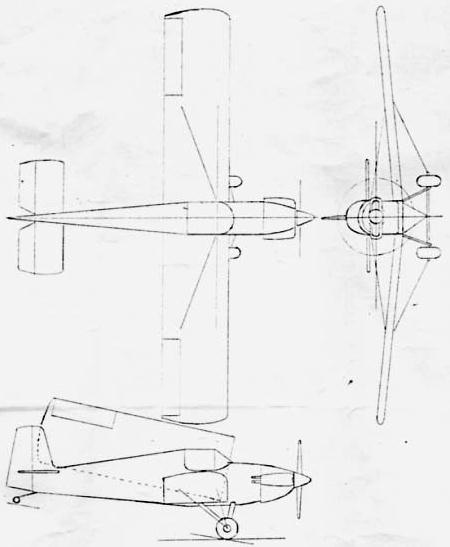

三面図と仕様・諸元　（資料提供　澤野四郎氏／澤野　理氏）

澤野式 S25X 型　　ミスタースムーシー単座型　　　　　仕様と諸元
一般事項型式名称：　澤野式　Ｓ２５Ｘ型　ミスタースムーシー初飛行　　：　１９７６（昭和５１）年５月　　日種類　　　　：　陸上単発　単座　木製自作軽飛行機主翼　　　　：　張線支持　矩形・低翼・単葉、　翼型　Clark Y （翼厚比 12%）、木製桁・リブ・羽布張り・２桁構造　　　　　　　　　木製羽布張補助翼、　フラップ無し　　　　　　　　　主翼は、胴体に沿って後方へ折り畳む事が出来る。胴体　　　　：　合板外皮木製構造尾翼　　　　：　木製片持構造、　垂直安定板は合板外皮、水平安定板・昇降舵・方向舵は羽布張り構造降着装置　：　固定尾輪式、支柱・張線支持主脚動力装備　：　改造 Volks Wagen 自動車エンジン　1,200 cc 35hp 　　　　　　　　　プロペラ　木製２翅固定ピッチ（Falconar の図面から自作）　直径　1.37 m 燃料タンク　：　容量 35リットル、給油口はコックピット前方潤滑油　　　：　容量 2リットル座席　　　　：　後方スライド式キャノピー付き
寸度主翼幅　　　　　　　　　　　　　　　　　　　　7.60 ｍ　翼弦長　　　　　　　　　　　　　　　　　　　1.20 m 　縦横比　　　　　　　　　　　　　　　　　　　6.3 全長　　　　　　　　　　　　　　　　　　　　　　5.40 ｍ全高　　　　　　　　　　　　　　　　　　　　　　2.15 ｍ主翼折り畳み時の幅　　　　　　　　　　　 1.00 m 尾翼幅　　　　　　　　　　　　　　　　　　　 2.10 m 車軸間隔　　　　　　　　　　　　　　　　　　4.05 ｍ車輪幅　　　　　　　　　　　　　　　　　　　　1.27 ｍ面積主翼面積　　　　　　　　　　　　　　　　　　9.12 ㎡	重量最大離着陸重量　　　　　　　　　　　　　　392 ｋｇ自重　　　　　　　　　　　　　　　　　　　　　 247 ｋｇ性能　超過禁止速度　　　　VNE 　81 knots (150 km/h, 93 mph) 最大水平飛行速度　　　　　71 knots (130 km/h, 81 mph) 最大巡航速度　　　　　　　56.5 knots (105 km/h, 65 mph) 失速速度　　　　　　　　　　　35 knots ( 65 km/h, 40.5 mph) 離陸速度　　　　　　　　　　　41 knots ( 75km/h, 47 mph) 最大上昇率　　　　　　　　240 m/min (787 ft/min) 離陸滑走距離　　　　　　　165 m (541 ft) 離陸距離　　　　　　　　　　180 m (590 ft) 着陸滑走距離　　　　　　　250 m (820 ft)

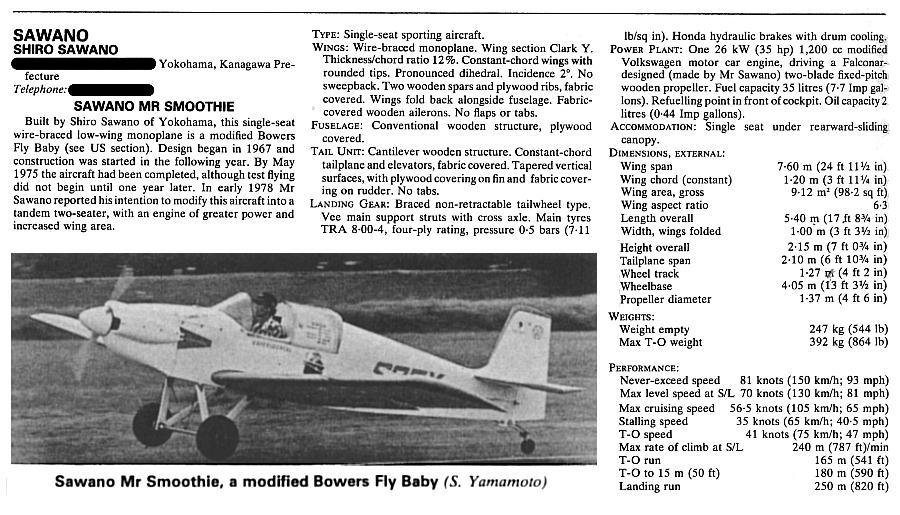

次の写真と紹介記事は、Jane's All the World's Aircraft 1978-1979から引用

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

澤野式 S25X 型　　ミスタースムーシー単座型　　　　　仕様と諸元
一般事項型式名称：　澤野式　Ｓ２５Ｘ型　ミスタースムーシー初飛行　　：　１９７６（昭和５１）年５月　　日種類　　　　：　陸上単発　単座　木製自作軽飛行機主翼　　　　：　張線支持　矩形・低翼・単葉、　翼型　Clark Y （翼厚比 12%）、木製桁・リブ・羽布張り・２桁構造　　　　　　　　　木製羽布張補助翼、　フラップ無し　　　　　　　　　主翼は、胴体に沿って後方へ折り畳む事が出来る。胴体　　　　：　合板外皮木製構造尾翼　　　　：　木製片持構造、　垂直安定板は合板外皮、水平安定板・昇降舵・方向舵は羽布張り構造降着装置　：　固定尾輪式、支柱・張線支持主脚動力装備　：　改造 Volks Wagen 自動車エンジン　1,200 cc 35hp 　　　　　　　　　プロペラ　木製２翅固定ピッチ（Falconar の図面から自作）　直径　1.37 m 燃料タンク　：　容量 35リットル、給油口はコックピット前方潤滑油　　　：　容量 2リットル座席　　　　：　後方スライド式キャノピー付き
寸度主翼幅　　　　　　　　　　　　　　　　　　　　7.60 ｍ　翼弦長　　　　　　　　　　　　　　　　　　　1.20 m 　縦横比　　　　　　　　　　　　　　　　　　　6.3 全長　　　　　　　　　　　　　　　　　　　　　　5.40 ｍ全高　　　　　　　　　　　　　　　　　　　　　　2.15 ｍ主翼折り畳み時の幅　　　　　　　　　　　 1.00 m 尾翼幅　　　　　　　　　　　　　　　　　　　 2.10 m 車軸間隔　　　　　　　　　　　　　　　　　　4.05 ｍ車輪幅　　　　　　　　　　　　　　　　　　　　1.27 ｍ面積主翼面積　　　　　　　　　　　　　　　　　　9.12 ㎡	重量最大離着陸重量　　　　　　　　　　　　　　392 ｋｇ自重　　　　　　　　　　　　　　　　　　　　　 247 ｋｇ性能　超過禁止速度　　　　VNE 　81 knots (150 km/h, 93 mph) 最大水平飛行速度　　　　　71 knots (130 km/h, 81 mph) 最大巡航速度　　　　　　　56.5 knots (105 km/h, 65 mph) 失速速度　　　　　　　　　　　35 knots ( 65 km/h, 40.5 mph) 離陸速度　　　　　　　　　　　41 knots ( 75km/h, 47 mph) 最大上昇率　　　　　　　　240 m/min (787 ft/min) 離陸滑走距離　　　　　　　165 m (541 ft) 離陸距離　　　　　　　　　　180 m (590 ft) 着陸滑走距離　　　　　　　250 m (820 ft)
